日特エンジニアリング (株)

耐震用アジャスター取付金具 N-Grip (エヌグリップ)

震度7クラス対応。地震から人・設備を守る。簡単設置のN-Grip(震度7 参考:阪神淡路大震災818galクラス)

用途

  • 『耐震』 転倒防止・すべり防止

    地震における生産設備などの装置の転倒を防止します。
  • 『防振』 振動軽減

    反発弾性は“28”で72%衝撃を緩和・吸収。
    精密機器緩衝材・モーター類の振動防止、各種クッションに利用されています。
  • 『防音』 高周波音の減少

    金属等に貼りつけ高周波音が減少した例があります。

特徴

  • 震度7クラスに対応。敷くだけの簡単設置。取り外しが出来ます。
  • ゆっくり剥がせば接着面を傷めません。
  • 前後・左右・上下の揺れに対応。
  • 様々な被着材に対応可能。
  • 水洗いで粘着力が復活するので繰り返し使用可能。
  • 耐用年数 : 使用環境や状況により異なりますが平均10年。

N-Grip 耐震マットについて 【防衛施設学会h26防衛施設新技術認定製品】

耐震マットの主な性能

  • 材質 : ウレタンエラストマー
  • Size : フリーサイズ
  • 適応温度 : -20℃~75℃
  • 耐用年数 : 10年
  • ノンシリコン、クリーンルーム仕様
  • 金具が飛び出さない「安全な作業環境」を確保
  • 想定される床の悪条件(水・油・ほこり等)
  • 耐震マット専用プライマー(接着力を強くする塗布剤)等で対応
  • 垂直方向:32N/㎠
  • 水平方向:25N/㎠(SUS304の場合:貼付面の材質による)
  • 耐震設計仕様「820gal」震度7クラス
  • 参考:阪神淡路大震災818gal(震度6強~震度7クラス)

アンカー固定との比較

  床・壁への影響 取付位置 レイアウト変更 床面環境
アンカー固定 穴あけ
×
飛び出し
×
穴跡
×
影響なし
マット固定 無傷
収容
再利用
処理要

『YOUTUBE検索E01697 耐震装置 N-Grip有無比較』

N-Grip「有り」と「無し」で比較した動画です。

201705_NITTOKU2

設備 耐震金具 N-Grip

地震から人・設備を守る 生産設備の転倒から、作業者を保護

■NAJI アジャスター固定型 【平行タイプ】 対応重量 : 250Kg/個

震度7クラス対応 (震度7 参考:阪神淡路大震災818galクラス)
材質:SUS304 t5.0 N-Grip:200㎠/個  耐用年数 10年

《部品》

201705_NITTOKU3 (1)


《対応 アジャストボルト》

201705_NITTOKU3-1

金具4個使用。設備寸法、重量によりマット面積は変わります。設備寸法W1000×D800㎜×H1600㎜(目安)

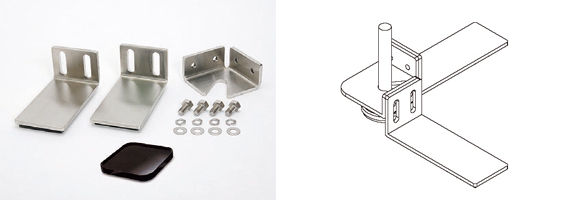

■NAJV アジャスター固定型 【直角タイプ】 対応重量 : 250Kg/個

震度7クラス対応 (震度7 参考:阪神淡路大震災818galクラス)
材質:SUS304 t5.0 N-Grip:200㎠/個  耐用年数 10年


《部品》

201705_NITTOKU4

《対応 アジャストボルト》
201705_NITTOKU3-1

金具4個使用。設備寸法、重量によりマット面積は変わります。設備寸法W1000×D800㎜×H1600㎜(目安)
